性能與特點：

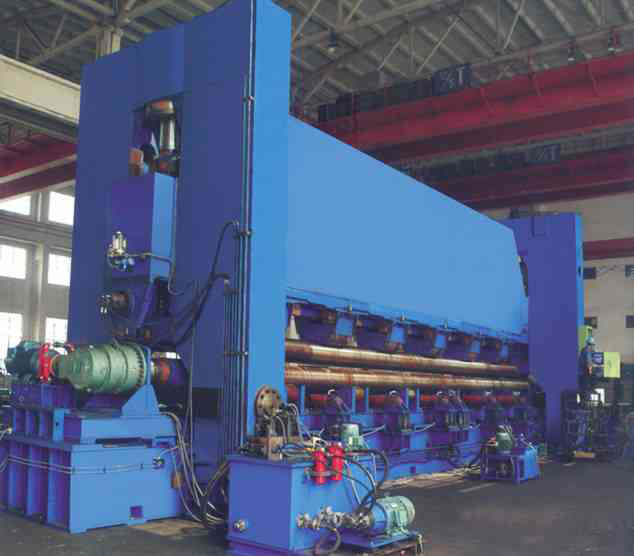

該機結構型式為液壓三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓傳動；兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。本機結構緊湊，操作、維修方便。該機缺點是板材端部需借助其它設備進行預彎。
|
規格型號 |
大卷板厚度
(mm) |
大卷板寬度
(mm) |
板材屈服極限
(MPa) |
卷板速度(m/min) |
滿載 小卷板直徑(mm) |
上軸直徑(mm) |
下軸直徑(mm) |
兩下軸中心距
(mm) |
主電機
功率(kw) |
|
W11Y-30×2000 |
30 |
2000 |
245 |
4 |
1200 |
360 |
290 |
480 |
22 |
|
W11Y-25×2500 |
25 |
2500 |
245 |
4 |
1200 |
370 |
300 |
480 |
22 |
|
W11Y-30×2500 |
30 |
2500 |
245 |
4 |
1200 |
420 |
360 |
550 |
30 |
|
W11Y-25×3000 |
25 |
3000 |
245 |
4 |
1200 |
430 |
370 |
550 |
30 |
|
W11Y-30×3000 |
30 |
3000 |
245 |
4 |
1200 |
450 |
390 |
600 |
30 |
|
W11Y-40×2500 |
40 |
2500 |
245 |
3.5 |
1400 |
500 |
400 |
600 |
37 |
|
W11Y-40×3000 |
40 |
3000 |
245 |
3.5 |
1600 |
540 |
440 |
600 |
45 |
|
W11Y-50×3000 |
50 |
3000 |
245 |
3.5 |
2000 |
580 |
480 |
750 |
55 |
|
W11Y-60×3000 |
60 |
3000 |
245 |
3.5 |
2400 |
660 |
560 |
800 |
75 |
|
W11Y-70×3000 |
70 |
3000 |
245 |
3.5 |
2800 |
710 |
620 |
850 |
90 |
|
W11Y-80×3000 |
80 |
3000 |
245 |
3.5 |
3200 |
770 |
680 |
900 |
90 |
|
W11Y-90×3000 |
90 |
3000 |
245 |
3.5 |
3600 |
820 |
730 |
950 |
110 |
|
W11Y-100×3000 |
100 |
3000 |
245 |
3.5 |
4000 |
860 |
770 |
1000 |
110 |
|
W11Y-110×3000 |
110 |
3000 |
245 |
3.5 |
4400 |
900 |
810 |
1080 |
132 |
|
W11Y-120×3000 |
120 |
3000 |
245 |
3.5 |
4800 |
950 |
860 |
1160 |
132 |
